この記事はこんな方におすすめ
- ロールシート置き台を自作したい
- ロールシートをカットする場所がない
- プロッター作業を効率的に行いたい
ロールシート置き台を購入したいけど高くて買うか迷うなぁ。。。と思った事はないでしょうか？
木材とローラーを使ったDIYで、誰でも簡単に作れます。
「作る手順」「使用した材料」を写真を使って分かりやすく紹介しますので、
ロールシート置き台を作りたいと悩んでいる人はぜひ試してみてください。
それでは解説します。
使用した材料
- アカシア集成材：535×150×15×1枚
- ベニヤ板：20×150×12×2枚
- ユニクロプレート ：15×150×2×2枚
- スチールローラー：490×2個
- ピローブロックベアリング： 4個
- ビス
- 両面テープ
- クッションゴム
アカシア集成材とユニクロプレートはホームセンター、ベニヤ板は端材を使用しました。
ローラーとベアリングはAmazonで購入した物です。
ポチップ
ポチップ
ポチップ
ポチップ使用した工具
- ノコギリ
- ドライバー
- その他
- 筆記用具・定規・メジャー・ビニール手袋・紙ヤスリ・マスキングテープ等
作業時の注意点

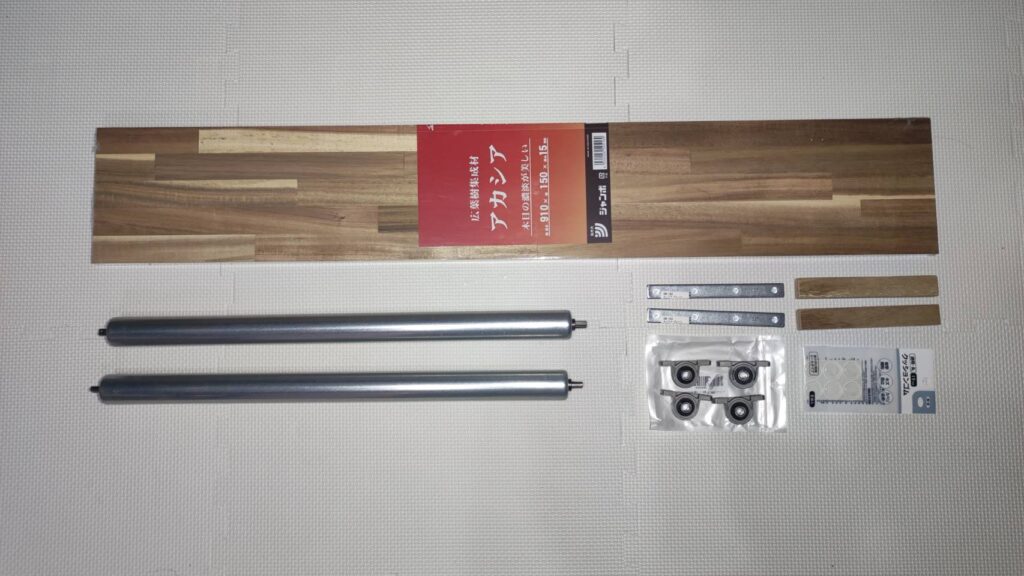

材料を準備

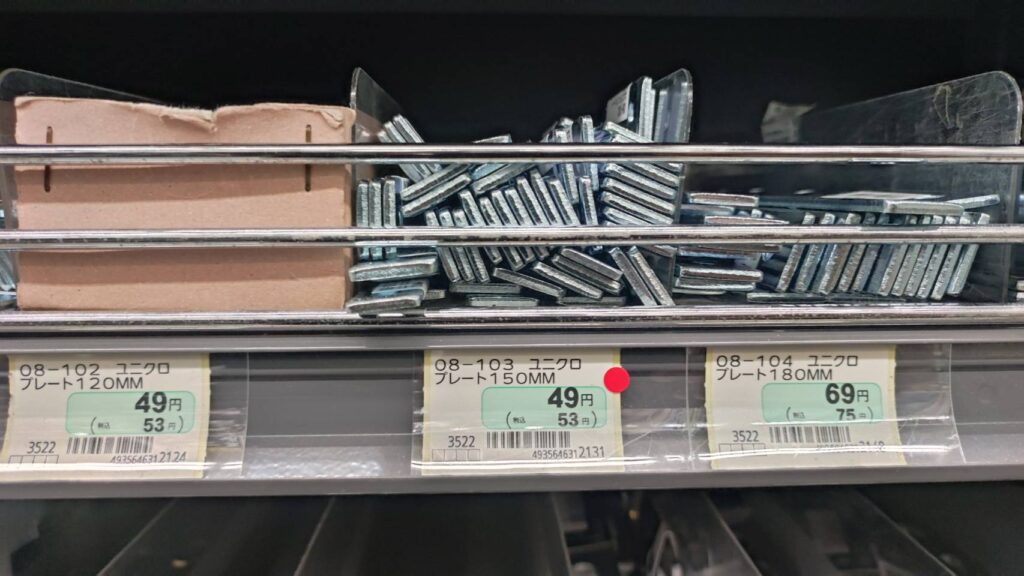

材料はホームセンターとAmazonで購入しました。
木材カットは自宅でカットしてます（ロールが届く前でサイズが分からなかったためです）

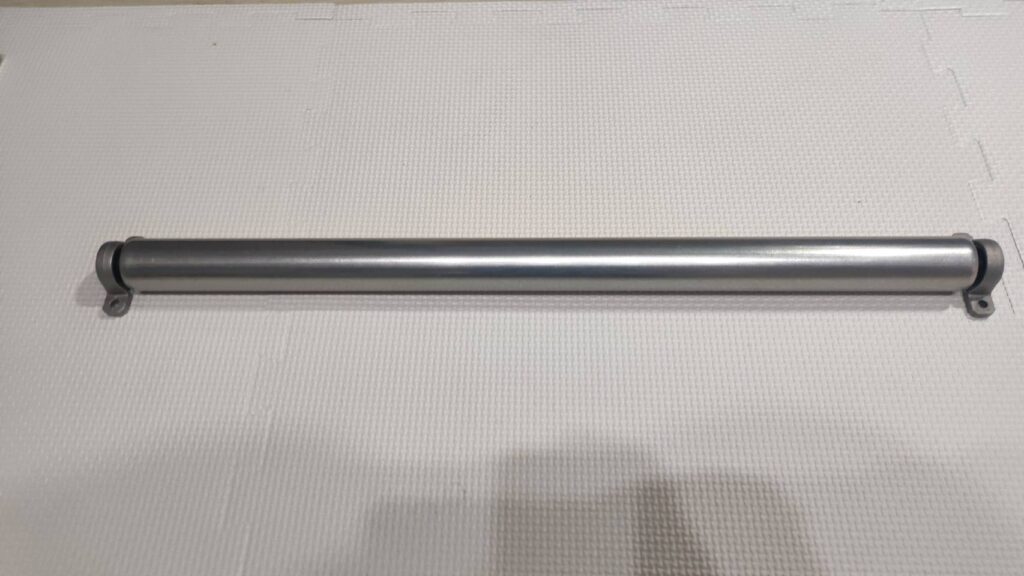

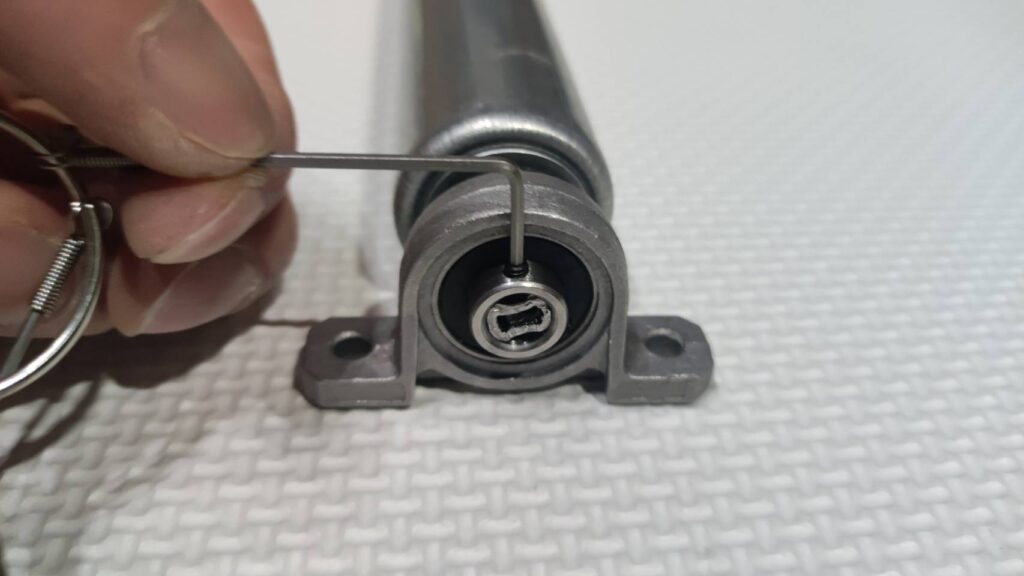

ローラーとベアリングを固定する

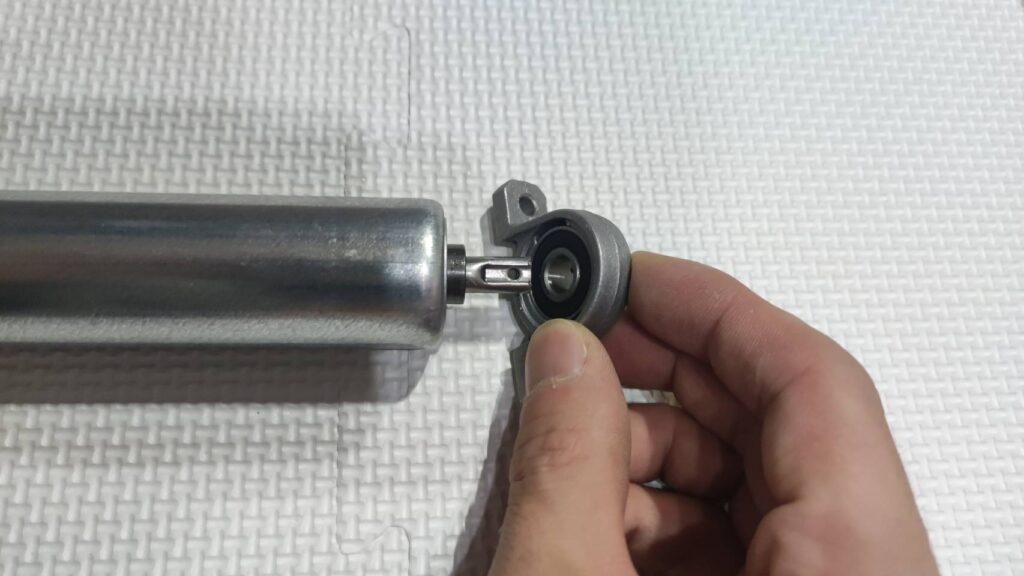

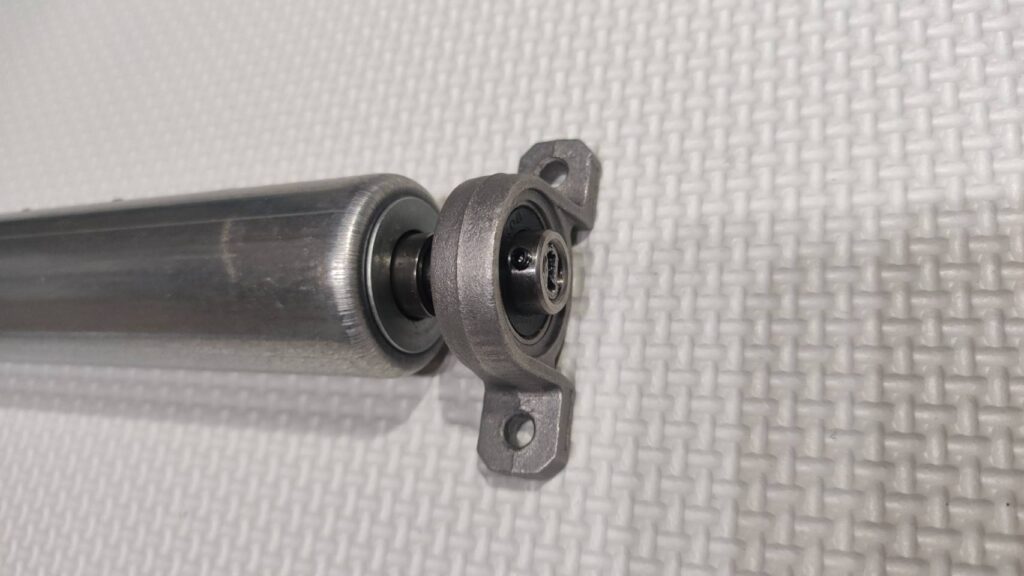

ローラーは8φのシャフトが付いてます。
ベアリングへ差し込みイモネジをレンチで回して固定します。
レンチは1.5を使用しました。

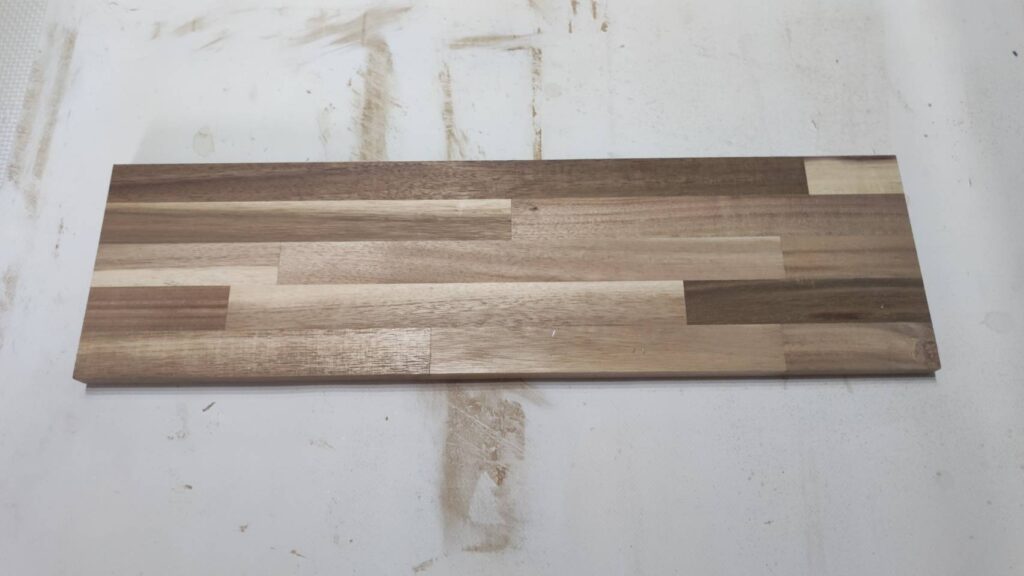

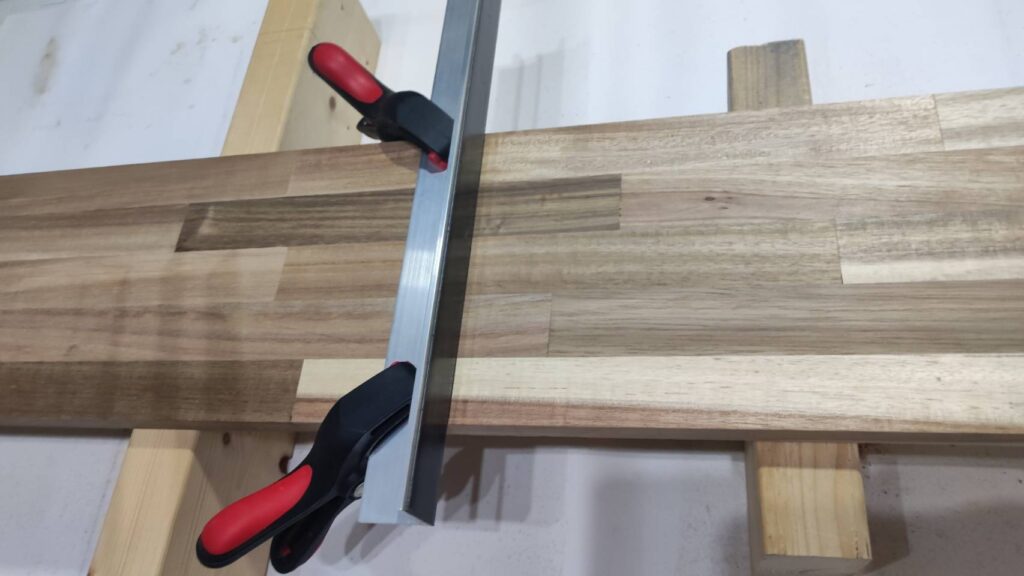

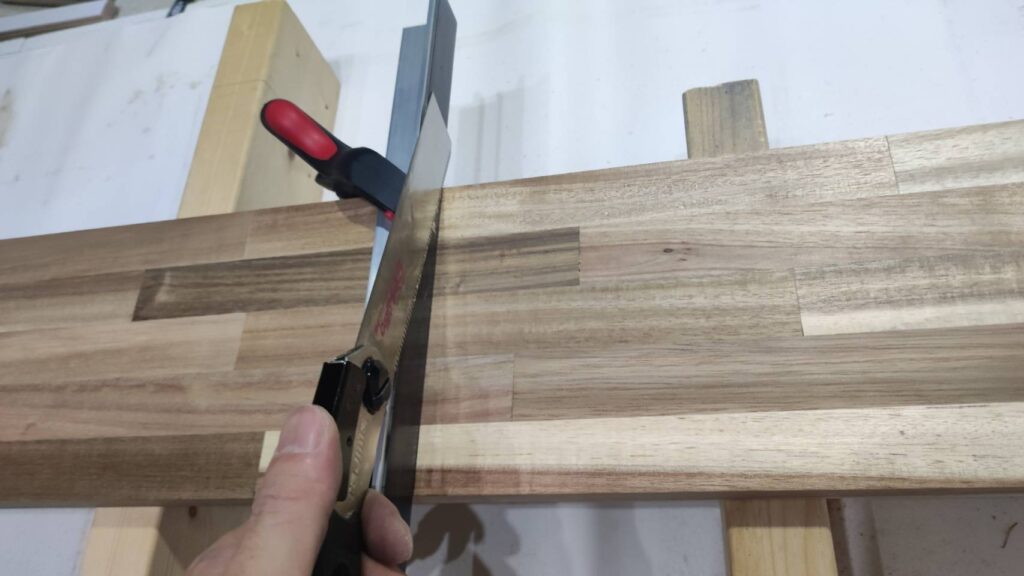

木材をカットする
ローラーとベアリングの長さを測り木材をカットします。

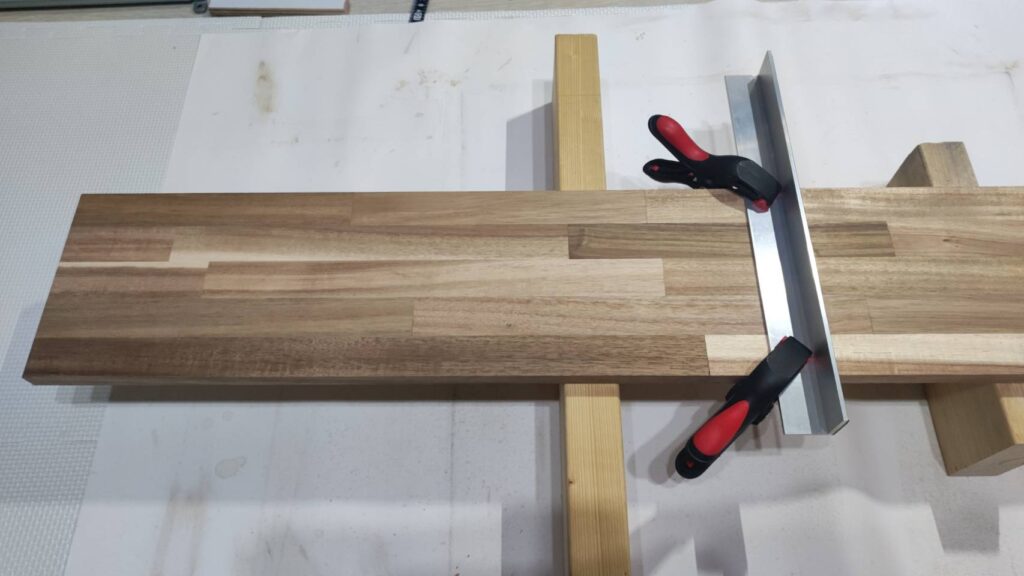

カットは治具を使いました。（今回は535mmにカットしました）
※カット治具については、下記の記事を参考にしてみてください。

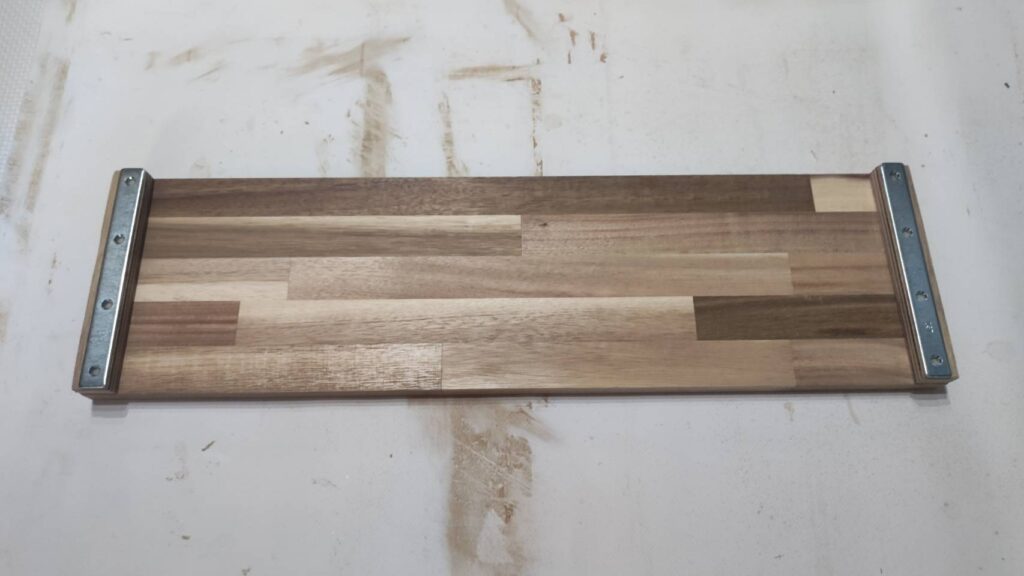

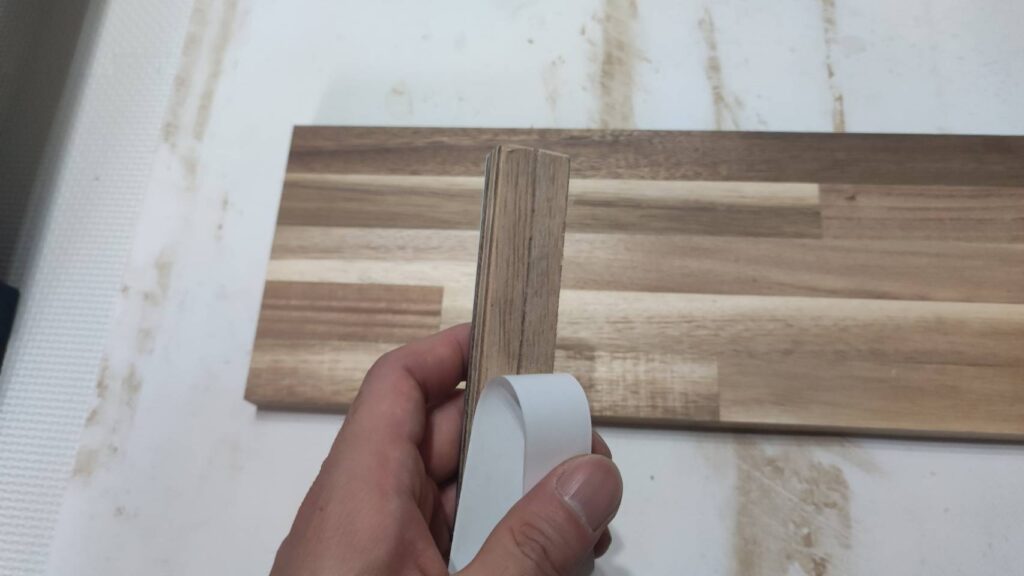

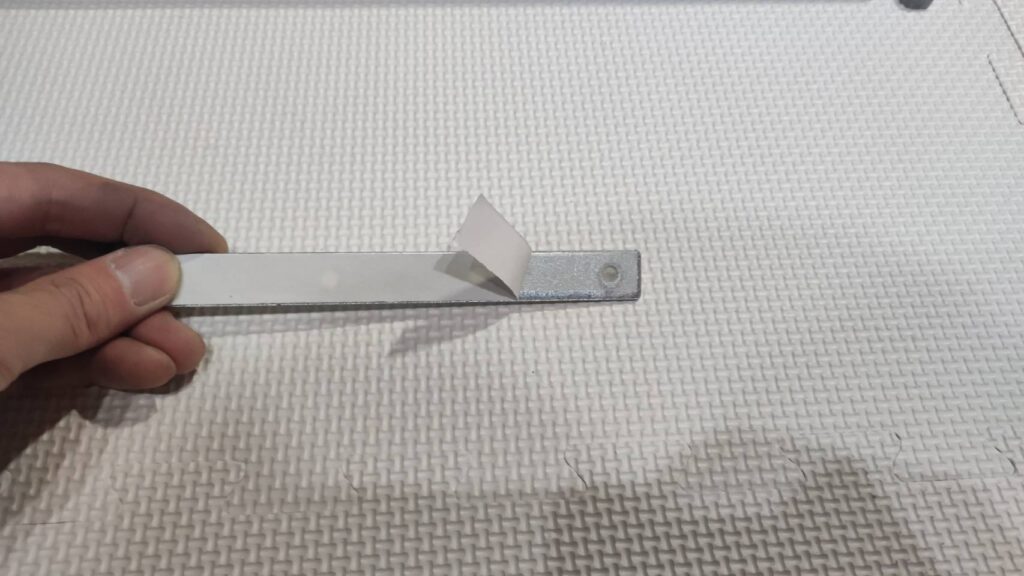

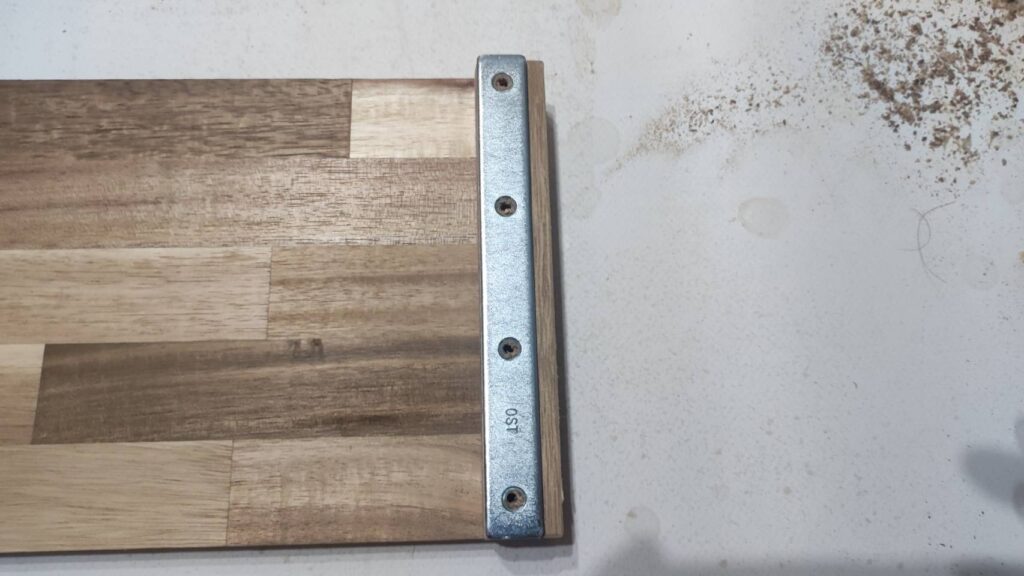

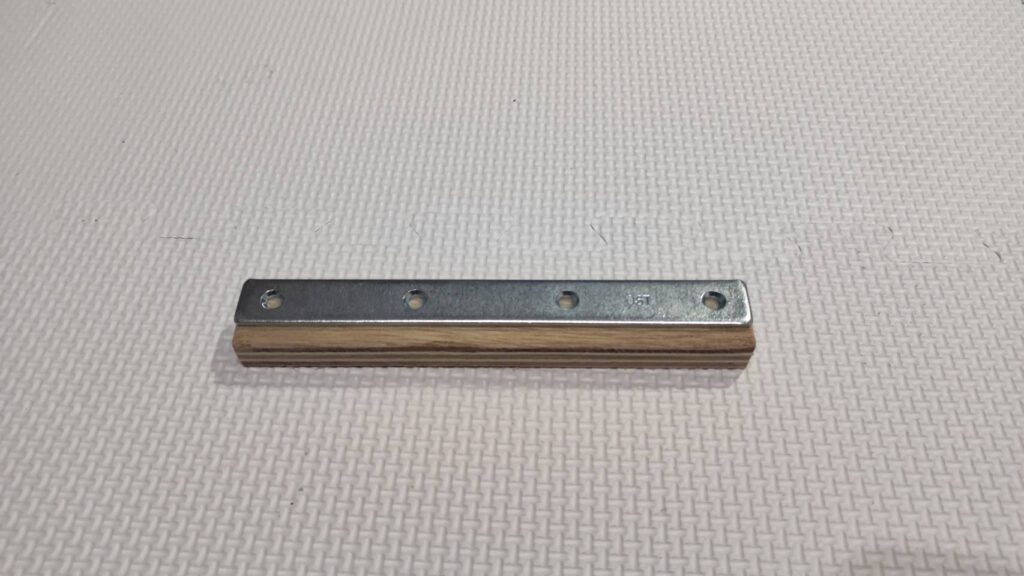

両面テープでプレートとべニア板を貼る

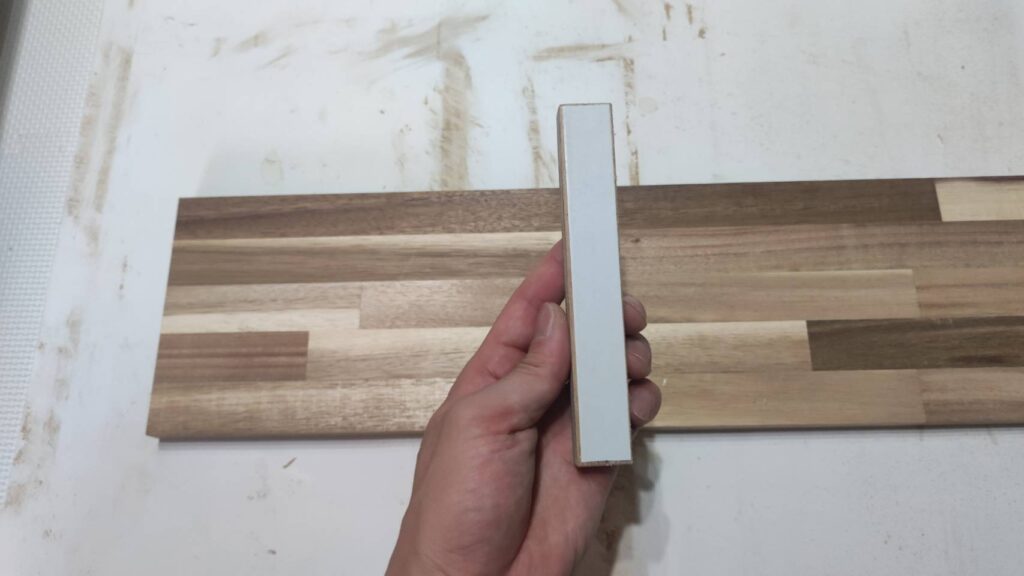

先程カットした木材にベニヤ板とプレートを両面テープで貼ります。
両面テープは仮止めとして使ってます。
ポチップローラーを固定する

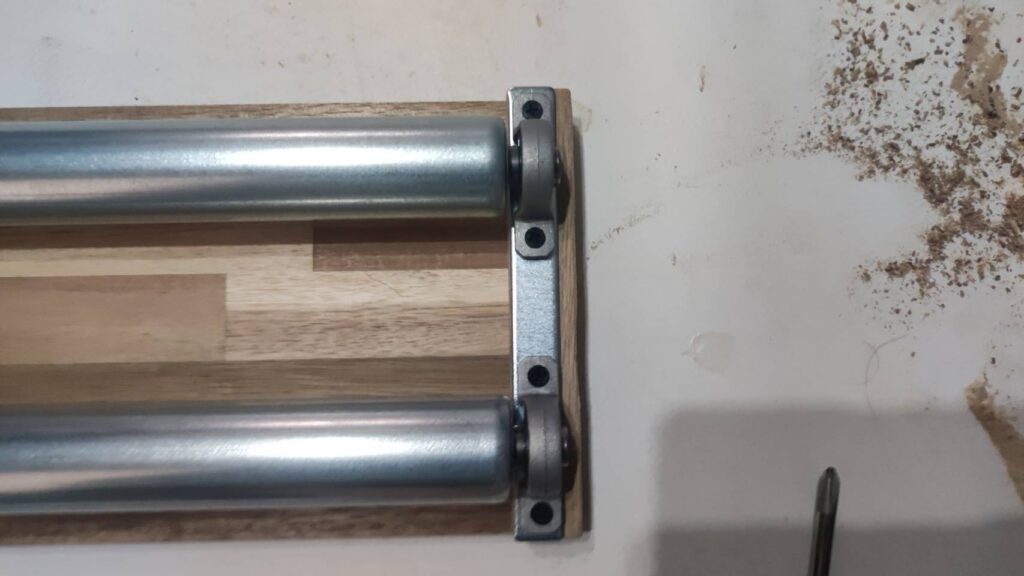

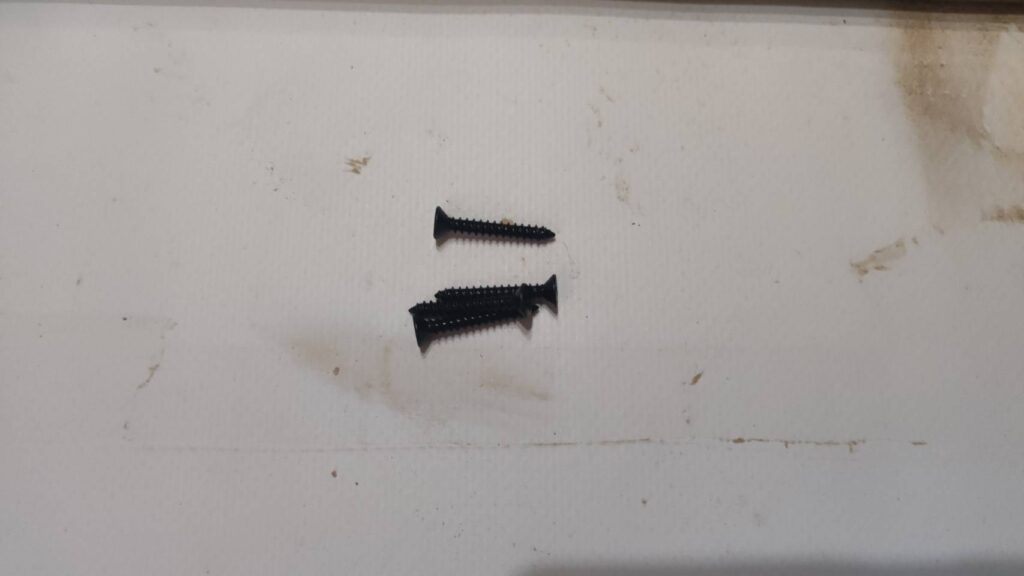

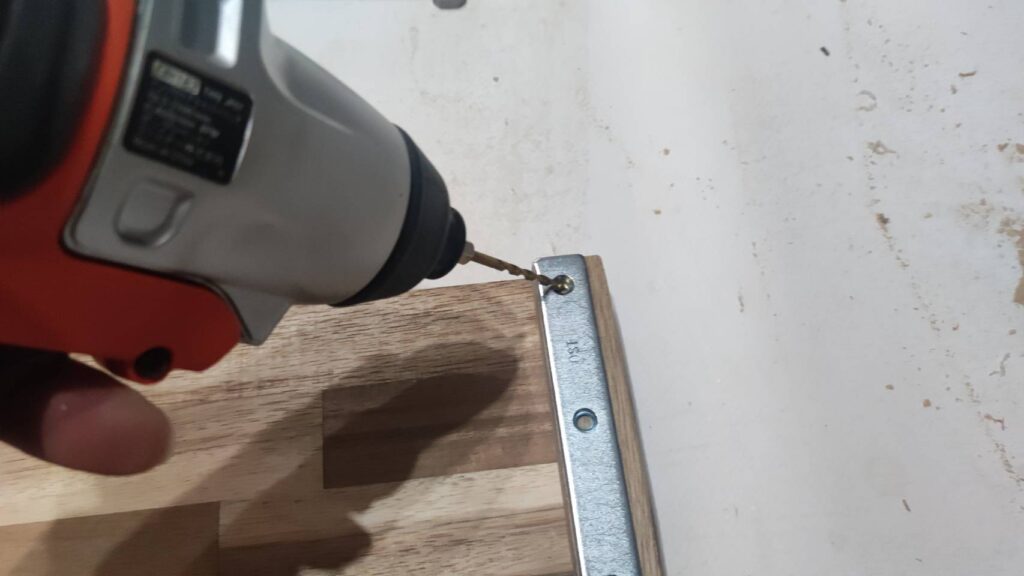

今回は写真の様に下穴を開け、ビスでローラーを固定します。

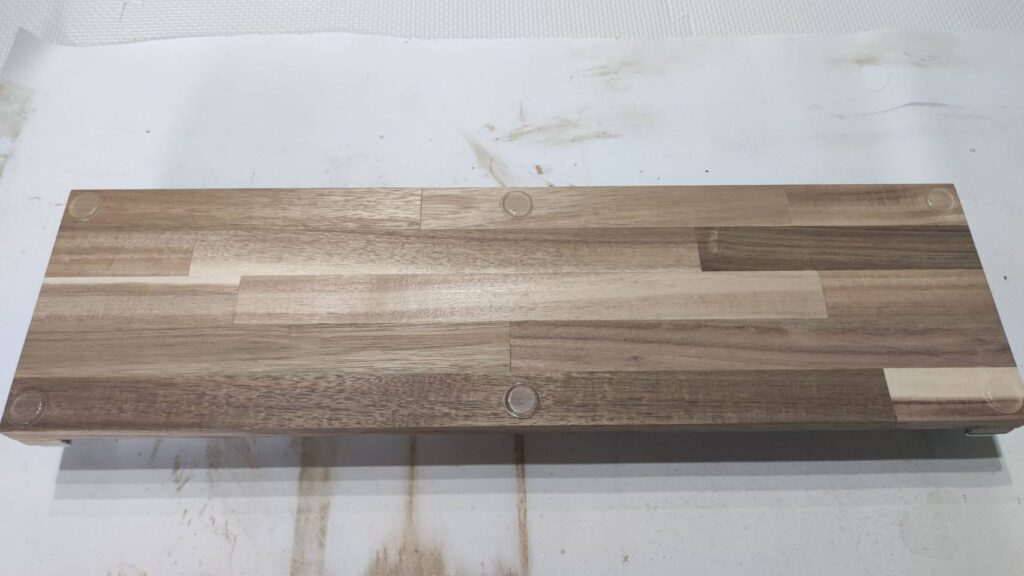

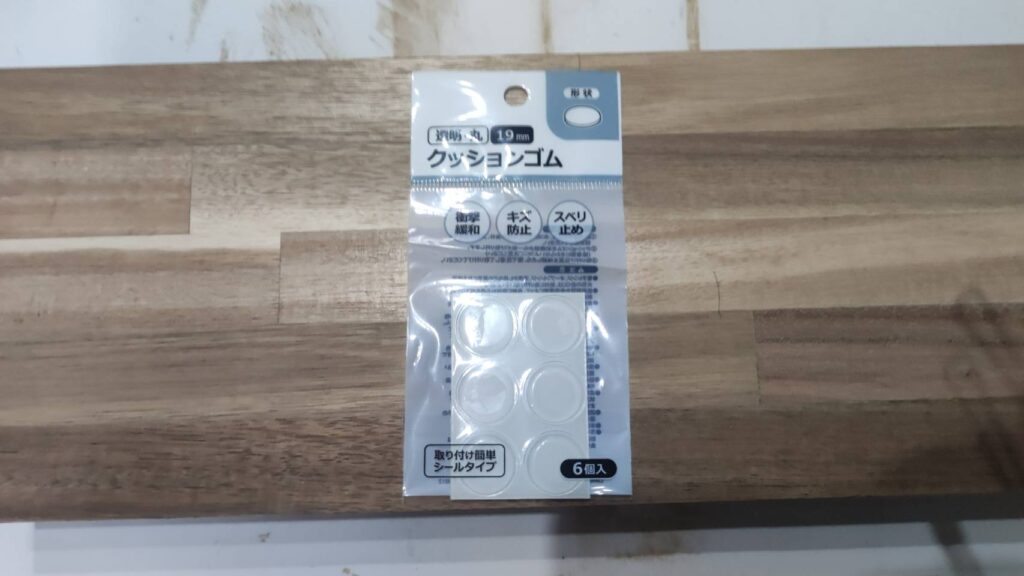

クッションゴムを裏へ貼り付ける
写真のクッションゴムを写真の様に6か所貼り付けました。
これを貼ることで台が滑りにくくなります。

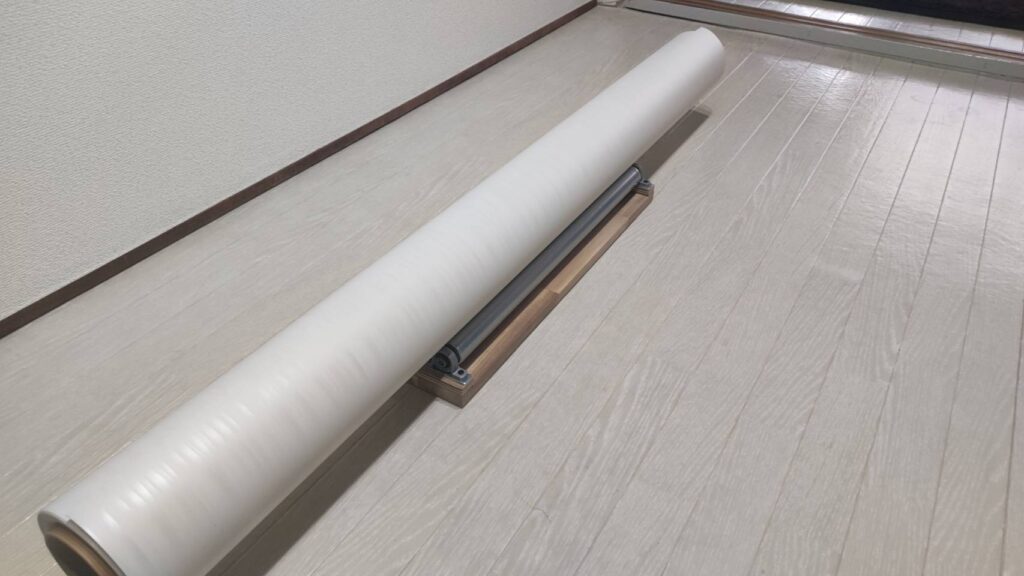

シートを置く

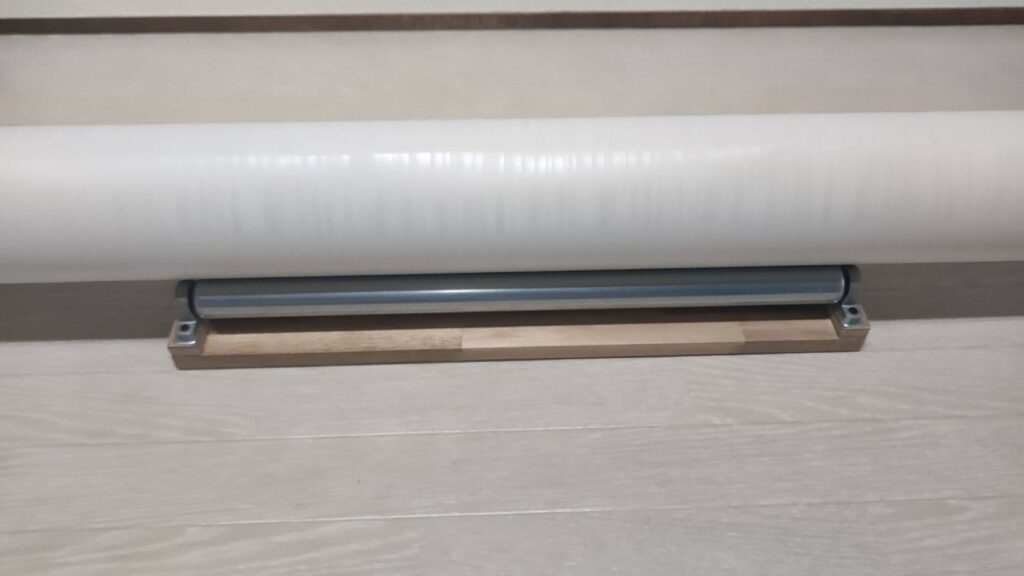

ロールシート置き台へシートを置き問題ないか確認します。
シートをひぱって台が動かなければ完成です。
完成動画

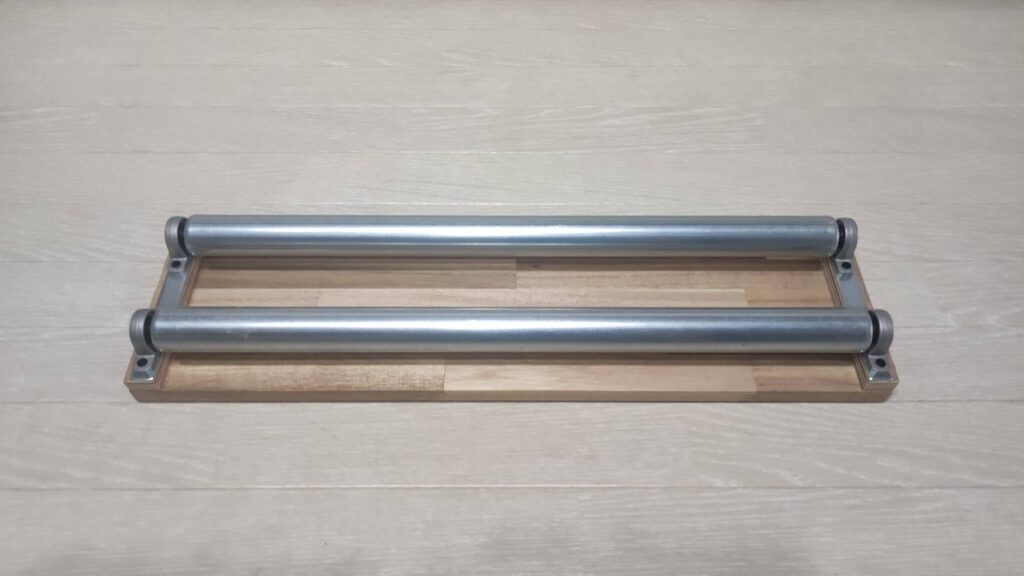

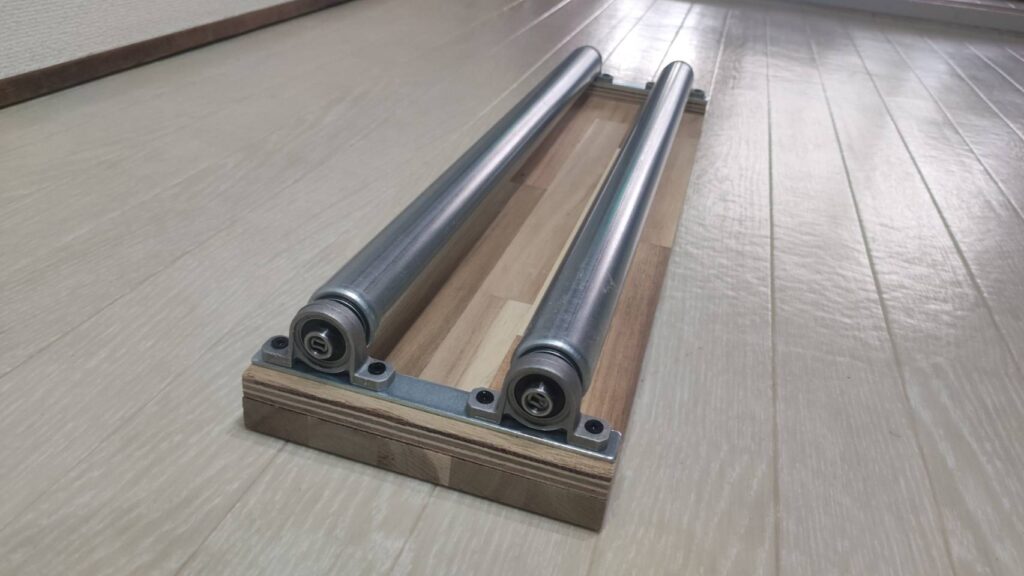

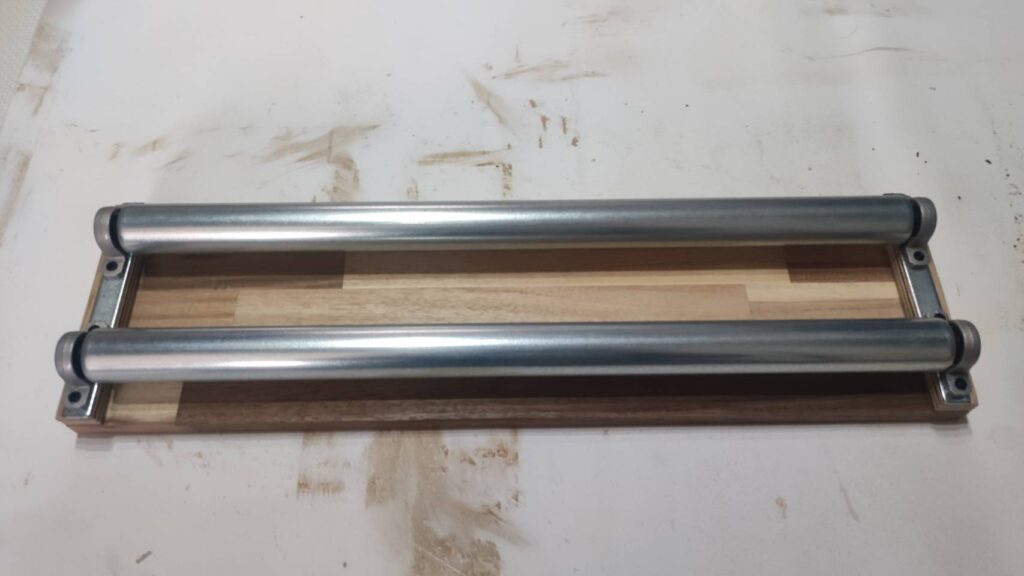

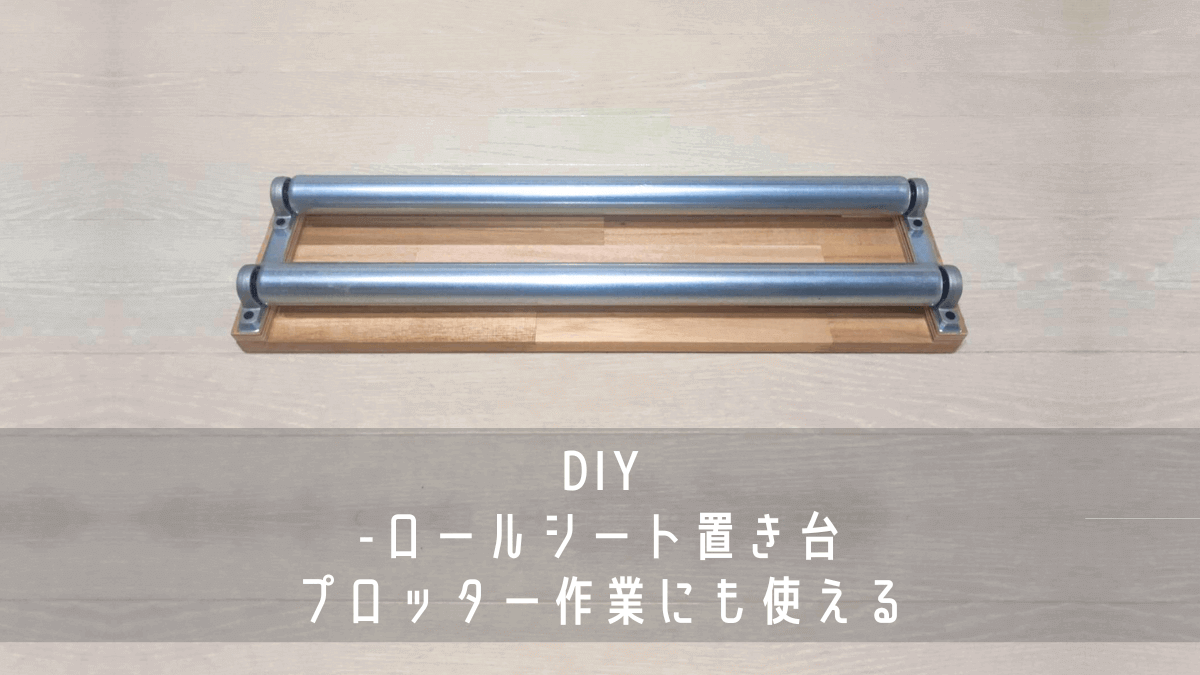

完成写真
ロールシート置き台を買おうか悩んでましたが自分で作ろうと思い、このDIYをしました。
簡単に作成でき、使い勝手も良く気に入ってます。
費用としてはアカシア集成材、ベニヤ板(端材)、ユニクロプレート、スチールローラー、ピローブロックベアリングで合わせて2700円程度で製作できました。
今後も、誰でも簡単にできるDIYを投稿していきたいと思います。
今回の投稿が、みなさんのDIYで参考になれば幸いです
